首页 > 产品中心 > 组合式高速全轮转(套筒)胶印机ZP-520/680/900/1200
一．组合式高速全轮转(套筒)胶印机拥有国内及国际专利技术20多项，填补了国内的空白。
二．采用连续式胶印印刷方式，套筒式可变径印刷滚筒技术，印刷速度快，印刷质量高。
三．版滚筒与转印滚筒采用气胀套筒式，换版时间短、简单易操作，效率高。
四．墨路自动调整适应版滚筒外径变化的位置变化，优化设计传墨路线，均墨效果好；压刷压力平稳，且调整方便。
五．放卷使用自动张力控制，自动纠偏进纸。
六．印刷张力能精确实现闭环自动控制，高速走纸平稳，印刷张力稳定，保证高速度、高精度的印刷。
七．实现自动预套准、色标自动跟踪套准及二次追印功能。
八．静止画面监控装置可选装印刷在线检测、动态反馈、及时调整，提高印刷品合格率。
九．本机采取集成一体化印刷机组合，以胶印为主，配合柔印、凹印、冷烫、热烫、模切、压痕，可任意组合。
十．本机适应印刷材料：不干胶纸、纸张、薄膜(BOPP、PET、PP、PVC)等材料。
| 机型 | Model | ZP-520 | ZP-680 |
|---|---|---|---|
| 印刷最高速度 | Max. printing speed | 160m/min | 160m/min |
| 印刷色数 | Printing color | 4-12色(Colors) | 4-12色(Colors) |
| 印刷最大宽度 | Max. printing width | 520mm | 680mm |
| 卷材最大宽度 | Max. web width | 540mm | 700mm |
| 印刷周长 | Printing repeat length | 381-686mm(15-27inch) | 432-686mm(17-27inch） |
| 放卷最大直径 | Max. unwinding dia. | 1000mm | 1500mm |
| 收卷最大直径 | Max. rewinding dia. | 1000mm | 1500mm |

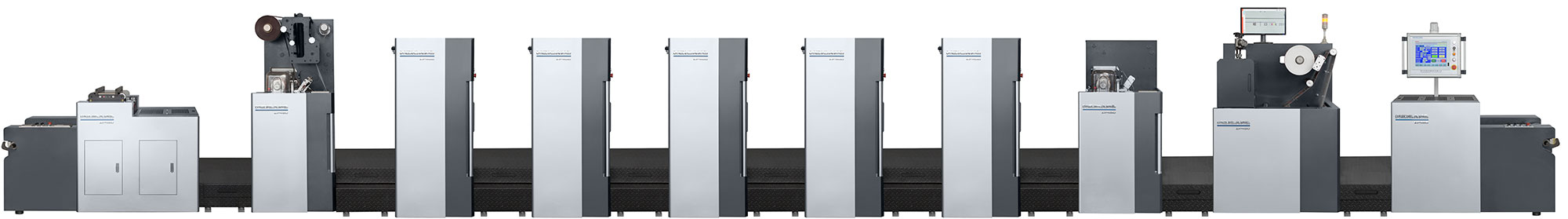

| 主机外形尺寸 | Dimensions(L×W×H) | 15.2m × 3.7m × 2.1m | |
| (放卷+冷烫柔印+5色胶印+柔印+模切+收卷） | |||
| Unwinder+Flexo unit with cold stamping+5 Offset units+Flexo(varnishing)+Die-cutting unit+Rewinder | |||
序号 | 发 明 名 称 | 专 利 号 | 专利类型 | 状态 |
1 | INKING MECHANISM FOR OFFSET PRINTING DEVICE AND PRINTING MACHINE | （EP 3750711B1） | 欧洲发明 | 有效 |
2 | PRINTING MECHANISM OF OFFSET PRINTING MACHINE | （EP 3632684） | 欧洲发明 | 有效 |
3 | 含胶印单元和柔印单元的印刷机组 | ZL201710909332.5 | 发明专利 | 有效 |
4 | 一种胶印印刷机构 | ZL201810548028.7 | 发明专利 | 授权通知 |
5 | 胶印设备的着墨机构和印刷机 | ZL201910339248.3 | 发明专利 | 有效 |
6 | 胶印设备的润版系统的传动机械手臂和印刷机 | ZL201910339247.9 | 发明专利 | 有效 |
7 | 一种胶印机套筒式印版滚筒自动锁紧定位装置 | ZL202111542954.1 | 发明专利 | 有效 |
8 | 印刷机的功能部件工位切换机构 | ZL202011283463.5 | 发明专利 | 授权通知 |
9 | 胶印机的印刷机构 | ZL 201721176520.3 | 实用新型 | 有效 |
10 | 含胶印单元和柔印单元的印刷机组 | ZL 201721268619.6 | 实用新型 | 有效 |
11 | 一种胶印印刷机构 | ZL 201820832968.4 | 实用新型 | 有效 |
12 | 印刷机润版机构 | ZL 201820832110.8 | 实用新型 | 有效 |
13 | 印刷机自动换版系统 | ZL 201820833764.2 | 实用新型 | 有效 |
14 | 新型胶印印刷机构 | ZL 201820901339.2 | 实用新型 | 有效 |
15 | 着墨辊机构和印刷机 | ZL 201822146154.8 | 实用新型 | 有效 |
16 | 具有水冷结构的版辊机构和印刷机 | ZL 201822145614.5 | 实用新型 | 有效 |
17 | 便于换版的版辊机构和印刷机 | ZL 201822146012.1 | 实用新型 | 有效 |
18 | 带轴向调节功能的版辊机构和印刷机 | ZL 201822145413.5 | 实用新型 | 有效 |
19 | 胶印机构和印刷机 | ZL 201822146106.9 | 实用新型 | 有效 |
20 | 胶印设备的润版系统的传动机械手臂和印刷机 | ZL 201920577290.4 | 实用新型 | 有效 |
21 | 胶印设备的印刷压力调节机构和印刷机 | ZL 201920576525.8 | 实用新型 | 有效 |
22 | 胶印设备的着墨机构和印刷机 | ZL 201920576532.8 | 实用新型 | 有效 |
23 | 胶印设备的着水机构和印刷机 | ZL 201920577319.9 | 实用新型 | 有效 |
24 | 胶印设备的匀水机构和印刷机 | ZL 201920577305.7 | 实用新型 | 有效 |
25 | 转印摆臂装置和印刷机 | ZL 201921914283.5 | 实用新型 | 有效 |
26 | 胶印传墨机构和印刷机 | ZL 201921914282.0 | 实用新型 | 有效 |
27 | 版滚筒定位端盖机构和印刷机 | ZL 201921914284.X | 实用新型 | 有效 |
28 | 印刷机的功能部件工位切换机构 | ZL 202022649693.0 | 实用新型 | 有效 |
29 | 版辊定位机构 | ZL 202022657033.7 | 实用新型 | 有效 |
30 | 印版滚筒自动锁紧定位装置 | ZL 202123174875.8 | 实用新型 | 有效 |
31 | 一种省金纸烫金装置 | ZL 202220404385.8 | 实用新型 | 有效 |
32 | 一种连卷材料在线检品装置 | ZL 202222189280.8 | 实用新型 | 有效 |

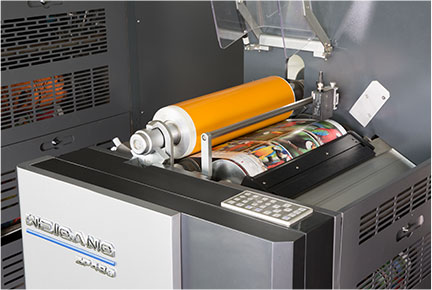

重型胶印单元
采用高品质的重型胶印印刷单元，优化设计良好的墨路系统，快速传墨，重墨色转移，能有效防止墨杠及鬼影等现象的产生，印刷精细度及清晰度更好，使印刷质量大大提高。

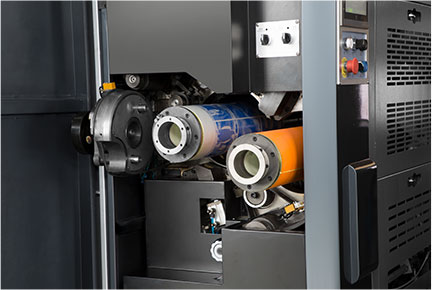

可变径套筒式印刷滚筒
版滚筒和转印滚筒外径同时变化，自适应印刷不同尺寸图案的长度，换版速度快，印刷效率高。

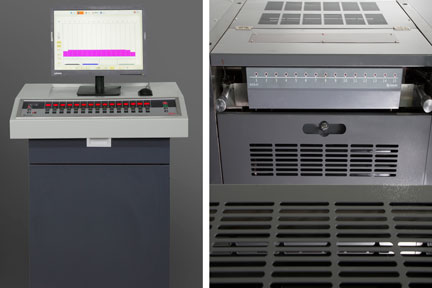

自动控墨装置
一键式调节，墨量自动控制，精准供墨，提高印刷效率和印刷质量，减少浪费。

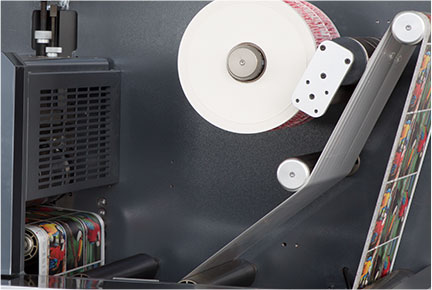

排废
滚雪球式排废装置，排废速度与印刷速度匹配。

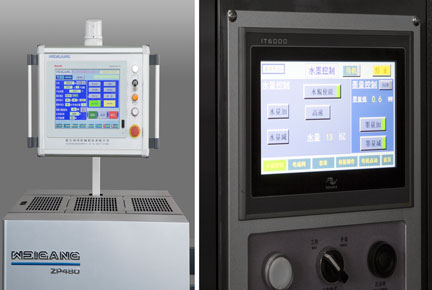

人机界面
触摸式控制计算机，更快的运算速度，15寸超大触摸式显示主控区域，界面友好，操控方便；各印刷单元均配有独立的7寸触摸屏控制，印刷单元的控制均可独立轻松操作。丰富的人机对话内容，多方位的检测显示界面，使得操作更为简单，各种故障信号即时显示，大大缩短了排查及修复时间。
*柔性印刷单元
为了印刷品更亮丽，在柔印单元上可以作全部上光或局部上光，还可逆向磨砂，用户可根据需要加装。

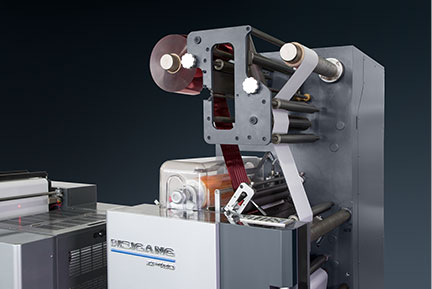

*冷烫装置
局部冷烫、定位冷烫，转移隐形镭射。用户可根据需要加装。

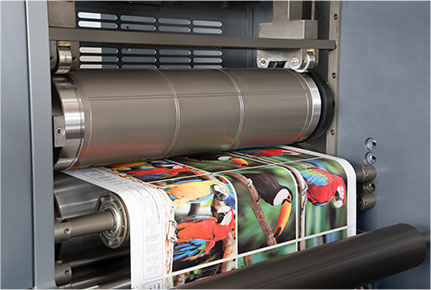

*模切单元
圆刀模切单元中的模切辊采用磁性滚筒，方便更换，使印刷、模切一次完成，操作简单，成本低，高实用性，用户可根据需要加装。
